林格曼烟气黑度图

人气：

XF-HDM型林格曼黑度图是一种按烟气的视觉黑度对烟气进行监测的方法。由于很难确定烟气的视觉黑度与其中有害物质含量之间的对应关系，因此这种方法不能替代烟气排放浓度的实际测定。但由于这一方法简易便行，成本低廉，故在许多国家被列为常用的烟气排放监测方法之一。

工作原理：

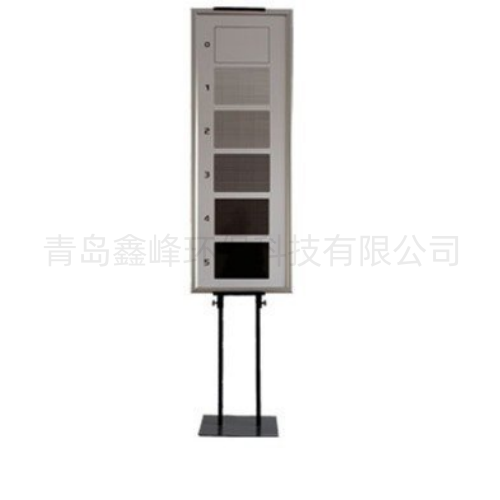

  林格曼烟气黑度图是十九世纪末法国的林格曼（Ringelmann）研制出来的。在进行烟气观测时，把图放置在适当的位置上，使图上的黑度与烟气的黑度相比较，凭视觉进行评价。林格曼图有多种规格，通用的形式是由 14cm×21cm 的黑度不同的 6 块图片组成。除全白与全黑两块外，其它 4 块是在白色背底上画上不同宽度的黑色条格。根据黑色条格在整个色块中所占的面积的百分数分成 0 至5 的林格曼级数。0 级是全白，5 级是全黑，1 级是黑色条格占整块面积的 20%，2 级占 40%，依次类推。

技术参数：

1、林格曼黑度等级 0～5 级

2、外形尺寸：110×40×3cm（高×宽×厚）

3、每一等级林格曼图尺寸：21×14cm（宽×高）
